可拆式板式換熱器具有重量輕、清洗方便的特點，在很多應用領域中，逐漸取代了管式換熱器，下面給大家詳細介紹一下“可拆式板式換熱器定義和基本參數”，希望能幫助到需要的朋友。

一、可拆式板式換熱器定義

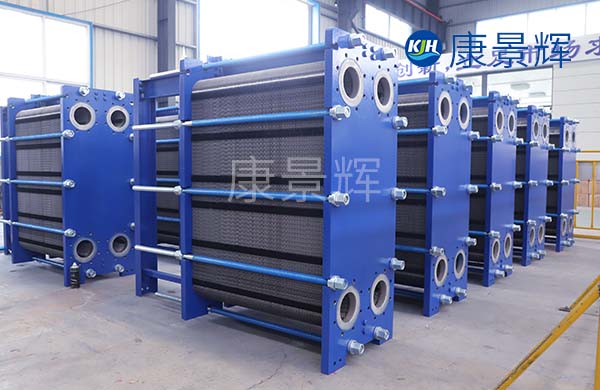

可拆式板式換熱器是將薄金屬板片沖壓成為凹凸狀，周邊張貼合成橡膠類的密封墊片，每一張傳熱板片為一個傳熱單元，必要的傳熱板片組合成傳熱部，高溫流體或低溫流體流過各傳熱板形成流路的時候，進行熱交換，通過上、下兩根拉桿將傳熱部分固定在固定板（框架板）和可動板（活動板、擠壓板）之間，并用長的螺栓緊固。

二、可拆式板式換熱器基本參數

1.單板計算換熱面積a——在墊片內側參與換熱部分的板片展開面積。

2.單板公稱換熱面積——經園整后i的單板計算換熱面積，一般圓整至小數點后兩位。

3.板間距b——板式換熱器相鄰兩板片間的平均距離。

4.當量直徑de——4倍的板間通道截面積與其濕潤周邊長之比。

5.換熱器換熱面積——圓整后的整臺板式換熱器中有效換熱板片數與單板計算換熱面積之積。

6.工作壓力——板式換熱器在正常工作情況下，任何一側可能出現的最高壓力。

7.設計壓力——在相應的設計溫度下，用以保證板式換熱器正常工作的壓力， 該壓力值不得低于工作壓力。

8.液壓試驗壓力——液壓試驗中的試驗壓力，其值為設計壓力的1.25倍。

9.設計溫度——板式換熱器在正常工作情況和相應的設計壓力下，設定的元件溫度，其值不得低于元件表面在工作狀態下可能達到的最高溫度；對于0℃以下的工作的板式換熱器，其設計溫度不得高于元件表面的可能達到的最低溫度。在任何情況下，元件表面的溫度不得超過元件材料的允許使用溫度。

10.板片厚度——在圖樣上標注的板片標準規格厚度。

11.流道——板式換熱器內相鄰板片組成的介質流動通道，常用N表示熱流體側的流道數，用n表示冷流體側的流道數。

12.流程——板式換熱器內介質向一個方向流動的一組流道，常用M、m分別表示熱流體側、冷流體側的流程數。

13.流程組合——板式換熱器內流程與流道的配置方式。板式換熱器有各種各樣的流程組合，按照程數分類，有多程和單程兩種；按照流體總的流動方向分類，有順流和逆流兩種。應根據換熱和流體壓力降計算，在滿足工藝要求的前提下，確定流程組合。

14.角孔——與接管相連接板片的開口。角孔大小一般按流體流速（m/s）設計。但對于冷凝器的板片，若采用普通板片，其開口太小，將會使汽側壓力降增大，所以專門用于冷凝的板片的角孔會比較大。
