板式換熱器的3個重要組成部分是板片、墊片、框架。作為板式換熱器的3個核心，這三個組成部分，直接影響到板換的品質，下面給大家詳細介紹一下，板式換熱器的3個核心結構。

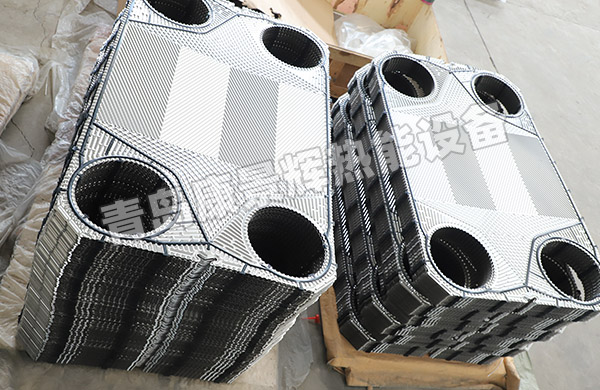

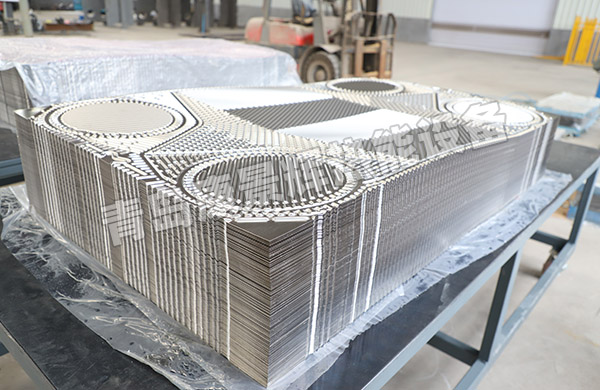

一、板式換熱器板片

1.板片材質：板片所選用的材料必須考慮板式換熱器的使用條件（如：設計溫度、設計壓力、介質特點、操作特點等）和材料的焊接特性，加工性能，以及經濟合理性。一般使用316L或者316材質的。當介質中的氯離子含量超過316、316L的承受能力后，可以用鈦材，當板式換熱器用于酸、堿以及氫氧化物、醇等介質中的時候，必須選擇正確的板片材質，即選擇的材料腐蝕率小于0.05mm/a為優良；腐蝕率為0.05~0.5mm/a為良好；腐蝕率為0.5~1.5mm/a為可用；但不選擇腐蝕率大于1.5mm/a的材質。

2.板片厚度：GB16409-1996規定板片厚度應不小于0.5mm，板片厚度與承壓能力大小有關系，與板式換熱器的制造成本有關系，厚度越高、制造成本越高，但與腐蝕性能無關。從承壓能力來看，人字形波紋板片的兩個相鄰板片互相倒置組合后，波紋相互接觸，在約1-1.6㎝2面積內就有一個支點，且分布均勻，所以有很好的承受壓力差的能力。板片厚度還影響板片的熱阻，板片越厚、熱阻越大、傳熱系數也越低。

3.硬板（H）、軟板（L）、熱混合板的人字角也有差異，硬板的人字角大于90°，換熱效率高，流體阻力大。軟板的人字角小于90°，換熱效率低，流體阻力也低。熱混合板有HH、HL、LL三種類型。關于硬板板片和軟板板片的區別，小編在之前的文章中已經介紹過了，需要了解的親們可跳轉查看。

4.當熱混合板中的L板片多時，壓力降低，傳熱系數低，換熱量一定時，需要增加板片數量。當H板片多時，壓力降大，換熱量大，板片數量可以減少，但必須將壓力降控制在允許值內。

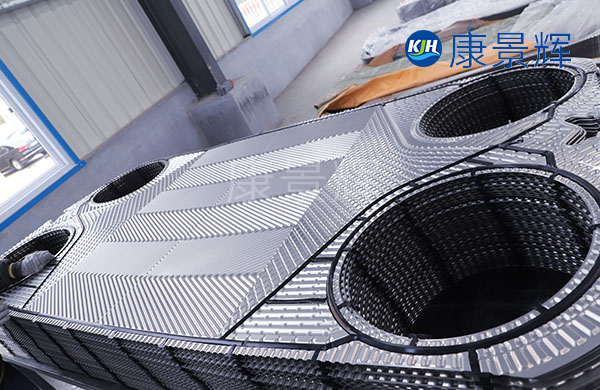

二、板式換熱器墊片

密封墊片是板式換熱器的一個關鍵的部件，板式換熱器的工作溫度實質上就是墊片所能承受的溫度，板式換熱器的工作壓力也受墊片制約。據分析，密封周邊的長度是換熱面積的6~8倍。板片很薄、剛性差，只能采用彈性材料制造密封墊片，而它們能承受的溫度都不高。此外，墊片應有保證密封的壓縮量，壓縮量應保證槽不變形。

三、板式換熱器框架

框架由緊固板群的壓緊板、活動壓緊板、緊固螺栓、導桿、支柱和基礎等組合而成。固定板、可動板、緊固螺栓、螺母等為承壓部分。當在壓緊板上設置了便于流體出入的接管時，承壓更大，對材料提出了更高的要求。
