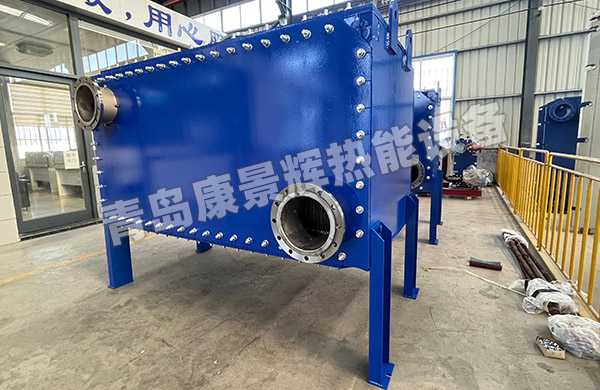

可拆全焊接板式換熱器是由換熱板片、立柱、盲板、上蓋板、下蓋板、折流板、密封墊、支座等組成。換熱板片的傳熱元件為金屬壓制而成的板片，盲板為螺栓連接。該焊接換熱器是集可拆式板式換熱器和管式換熱器優點于一身的換熱設備。很多用戶習慣稱為它為：板框式換熱器。

一、可拆式全焊接板式換熱器結構

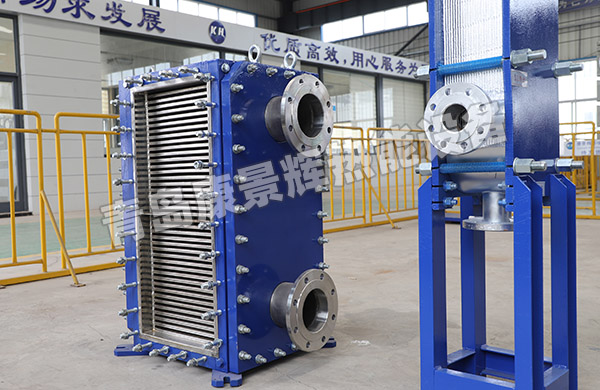

首先從結構構成開始說起，可拆式焊接換熱器和全焊式的形式基本相同。是由一系列相同型號的板片、側板、分隔板、密封墊片、框架及上下導桿和立柱構成的，各板片之間形成薄矩形通道，通過立柱、隔板等元件形成整體式框架。板片在這其中起著形成板束進行熱量交換的重要作用，然后板束在兩旁通道內利用分隔板進行設計工作。

其中，作為核心元件的板片在里面起著導熱元件的作用，是決定整個系統換熱性能的重要衡量指標，側板和分隔板等其他元件決定設備整體的扛溫、抗壓及各項參數的操作運行指標。

二、可拆式全焊接板式換熱器工作原理
該板框式換熱器雖然工藝種類多樣，但是終究是間壁式換熱器，所以其換熱形式和基礎的板式換熱器不會相差很多，都是利用兩種不同介質從板片兩端注入開始運行，介質在內部通過跟隔板來控制流動的面積和速率，兩種介質進行換熱達到恒溫的效果，這就完成了換熱的目的。

三、四面可拆全焊接板式換熱器的優點

四面可拆全焊接板式板換器雖然工作原理和基礎換熱器差不多，但是其自身工藝性質還是有一部分的區別的。除了具備普通可拆式全焊接板式換熱器應該具有的優點外，還有：

1、可拆式全焊接板式換熱器，雖然無法承受非常大的壓力，但是其自身的工藝性能好，在一些基礎的工業換熱領域及家用領域當中，換熱速度快，可以及時地為用戶提供熱能，同樣也可以將板片形式列為人字形波紋板，實現角孔分流，同時運行多種工藝介質，不僅速度快而且降低了大量阻力。

2、耐腐蝕，應用適應性強，此換熱器可接納304、316L、904L、254SMO、N6等多種原材料的定制工藝，可以根據用戶端工藝的需求進行靈活配置流程， 減少大量的工藝成本。

3、耐高溫，換熱器可以選用耐高溫的鈦材定制，所以在一些高溫的領域中，它的運行工藝依然很好，避免了換熱板片發生腐蝕，還提高了介質自身的適應能力。

4、設備換熱的主要部件為焊接板片，盲板由螺母連接，可迅速安裝、拆卸。

5、維護清洗方便，對于后期我們的產品維護是一個非常考驗設備的標準，像是管式換熱器我們只能通過自清洗或者沖洗進行維護，但是該焊接換熱器是可以進行拆卸清洗的，所以對后期維護有非常大的便利。

6、寬而短的流道組合形式適合容易堵塞的工況；

7、和普通可拆板式換熱器一樣，占地面積小，可以立式、臥式安裝。

熱交換器在使用之后，能夠保證冷熱介質的溫度得到很好地控制，不僅僅從設計開始為用戶省錢，而且在后期的工藝當中同樣為用戶節省大部分資金。該換熱設備在解決了自身工藝問題的同時，也解決了換熱器本身使用壽命短， 易竄漏泄漏、檢修頻繁、污染環境的問題，推動了我們換熱領域技術發展的同時，也讓中國換熱工藝更上一層樓。

四、可拆式全焊接板式換熱器應用領域
可拆全焊接板式換熱器可以滿足石油、化工、電力、冶金、造船等行業，它在工藝過程中起著加熱、預熱、冷卻、冷凝及余熱回收的作用，應用廣泛。
