說到板式換熱器選型，很多客戶問機器還有大小規格的不同嗎？是的，板式換熱器不跟一些通用機器一樣，不管客戶的情況如何，都是一樣的規格型號。而板式換熱器需要考慮介質、溫度、換熱量、面積等等方面的因素才能確定選擇什么樣的板式換熱器實用。要不花貴錢都買不到合適的換熱器。要不是溫度老達不到，要不就是達到了卻造成了很大的浪費。

一、板式換熱器的板型選擇

板片型式或波紋式應根據換熱場合的實際需要而定。

1、對流量大允許壓降小的情況，應選用阻力小的板型。反之選用阻力大的板型；

2、根據流體壓力和溫度的情況，確定選擇可拆卸式還是全焊式；

3、確定板型時不易選擇單板面積太小的板片，以免板片數量過多，板間流速偏小，傳熱系數過低，對較大的換熱器更應注意這個問題。

二、板式換熱器流程和流道的選擇

流程指板式換熱器內一種介質同一流動方向的一組并聯流道，而流道指板式換熱器內，相鄰兩板片組成的介質流動通道。一般情況下，將若干個流道按并聯或串聯的方式連接起來，以形成冷、熱介質通道的不同組合。

流程組合形式應根據換熱和流體阻力計算，在滿足工藝條件要求下確定。盡量使冷、熱水流道內的對流換熱系數相等或接近，從而得到較佳的傳熱效果。因?yàn)樵趥鳠岜砻鎯蓚?cè)對流換熱系統相等或接近時傳熱系統獲得較大值。雖然板式換熱器各板間流速不等，但在換熱和流體阻力計算時，仍以平均流速進行計算。由于“U”形單流程的接管都固定在壓緊板上，拆裝方便。

三、板式換熱器的壓降校核實驗
在板式換熱器的設計選型時，一般對壓降有一定的要求，所以應對其進行校核。如果校核壓降超過允許壓降，需要重新進行設計選型計算，直到滿足工藝要求為止。

四、選型要點及原則
1、流速及取值：

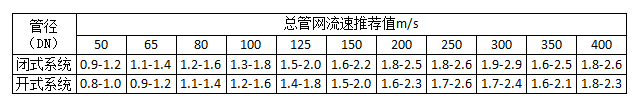

1.1、換熱管網流速：指進、出水管路，見流速表。
1.2、機組總管流速：管徑≦ 80時，選1m/s， ≧ 100時，見流速表。

1.3、角孔流速：較大為6m/s （四個進出口）。
1.4、板間流速：0.4 ～ 0.8m/s（L型0.8，M型0.6，H型0.4）。

2、換熱面積：指換熱器的面積，單板面積*參與換熱片數（總片數減二）
2.1、換熱面積的計算：換熱面積=換熱量/換熱系數/對數平均溫差/污垢系數

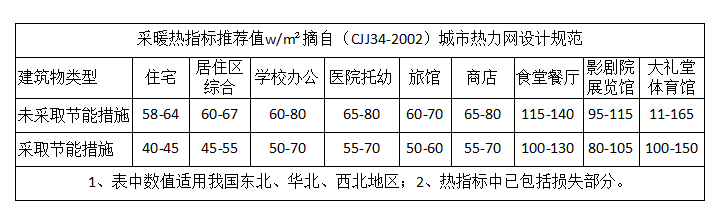

2.2、換熱量的計算：換熱量=建筑面積*采暖熱指標（即熱負荷，見指標表）

3、介質參數：

3.1、區域供暖：暖氣采暖/地?zé)岵膳?10/75 ℃ - 50/75
3.2、區域供暖：地?zé)岵膳?10/75 ℃- 40/50 ℃
3.3、樓宇空調：風機盤管采暖：110/75 ℃ - 50/60 ℃
3.4、生活熱水：洗浴、廚房、洗衣房：70/50 ℃ - 10/55 ℃
3.5、泳池供水：游泳池恒溫供水：110/70 ℃ - 10/40 ℃
3.6、高層空調制冷：冷水轉換：7/11 ℃ - 8/12 ℃

五、板式換熱器選型計算的方法及公式

(1) 求熱負荷Q
Q=G．ρ．ＣP．?t
(2) 求冷熱流體進出口溫度
t2=t1+ Q /G ．ρ ．ＣP
(3) 冷熱流體流量
Ｇ=Q / ρ ．ＣP ．(t2-t1 )
(4) 求平均溫度差?tm?tm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或?tm=(T１-t2)+(T2-t1)/2
(5) 選擇板型
若所有的板型選擇完，則進行結果分析。
(6) 由Ｋ值范圍，計算板片數范圍Ｎmin，Ｎmax
Ｎmin = Q / Kmax ．?tm ．F P ．β
Ｎmax = Q / Kmin ．?tm ．F P ．β
(7) 取板片數N（Ｎmin≤Ｎ≤Ｎmax ）
若N已達Ｎmax，做（5）。
(8) 取N的流程組合形式，若組合形式取完則做（7）。
(9) 求Re，Nu
Re = W ．de/ ν
Nu =a1．Rea2．Pra3
(10)求a，K傳熱面積Ｆ
a = Nu ．λ/ de
K= 1 / 1/ah+1/ ac+γc+γc+?/λ0
F=Q /K ．?tm ．β
(11)由傳熱面積Ｆ求所需板片數ＮＮ
ＮＮ= F/ Fp+ 2
(12)若N＜NN，做（８）。
(13)求壓降?p
Eu = a4．Rea5?p = Eu ．ρ．W2 ．ф
(14) 若?p＞?允　，做（８）；
若?p≤?允　，記錄結果 ，做（８）。
注: 1．（1）、（2）、（3）根據已知條件的情況進行計算。
2．當T1-t2=T2-t1時采用?tm = (T１-t2)+(T2-t1)/2
3．修正系數β一般0.7～0.9。
4．壓降修正系數ф ，單流程ф度=1～1.2 ，二流程、三流程ф=1.8～2.0，四流程ф=2.6～2.8。
5．a(chǎn)1、a2、a3、a4、a5為常系數。

選型計算各公式符號的意義及單位

選用板式換熱器就是要選擇板片的面積,它的選擇主要有兩種方法，但這兩種都比較難理解，較簡單的是套用公式：
Q=K×F×?t
Q--熱負荷
K--傳熱系數
F--換熱面積
Δt--傳熱溫差（一般用對數溫差）
傳熱系數取決于換熱器自身的結構，每個不同流道的板片，都有自身的經驗公式，如果不嚴格的話，可以取2000~3000。算出的板換的面積要乘以一定的系數如1.2。

六、選型軟件
對于板式換熱器的選型軟件，一般每個廠家根據自己的板型都有自己的選型軟件。國際上通用的軟件有HTRI、HTFS等。國內的計算軟件公開的很少。再者現在國內同行業中的板式換熱器的廠家良莠不齊，也不能完全按照這些軟件來進行計算。所以，如果要買到稱心如意的板式換熱器，就得實地考察廠家。
