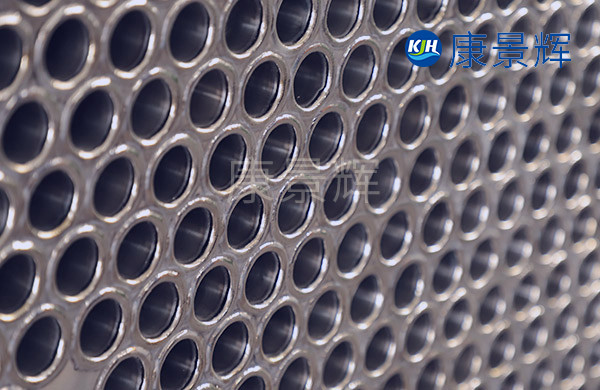

管殼式冷凝器是一種熱交換器，由管束和殼體組成。管束是由許多平行布置的管子組成，流體通過這些管子進行熱交換。殼體是管束的外殼，用于包圍和固定管束，并引導流體進出。

一、管殼式冷凝器分類

根據管束的結構和流體流動方式，管殼式冷凝器可以分為以下幾類：

1. 平管冷凝器：管束呈等間距平行布置，流體沿著管束軸向流動。這種類型的冷凝器具有較高的換熱系數和較低的壓降，適用于流量較小、蒸汽壓力較高的場合。

2. 螺旋管冷凝器：管束呈螺旋狀布置，流體沿著螺旋管壁流動。這種類型的冷凝器具有緊湊的結構和較高的換熱系數，適用于流量較大、蒸汽壓力較低的場合。

3. U型管冷凝器：管束呈U型布置，兩端與殼體相連接。流體在U型管中往復流動，實現兩端流體的對流換熱。這種類型的冷凝器具有較大的傳熱面積和較小的體積，適用于熱量差較小、流量較小的場合。

4. 多管束冷凝器：由多個平行布置的管束組成，流體在管束之間交替流動。這種類型的冷凝器具有較大的傳熱面積和較高的熱效率，適用于流量較大、熱交換要求較高的場合。

除了以上幾種常見的管殼式冷凝器，還有一些特殊結構的冷凝器，如多級冷凝器、負壓冷凝器等。多級冷凝器在一臺設備中設置多個冷凝級，逐級降低蒸汽溫度，提高熱回收效率。負壓冷凝器在一定條件下使流體冷凝時出現負壓，可以有效地提高換熱效果。

管殼式冷凝器還可以分為臥式和立式兩種，而冷凝流體可分別走殼程或管程。其中臥式殼程泠凝和立式管程冷凝是比較常用的型式。臥式管程冷凝器很少用作工藝冷凝器，但常用于蒸汽加熱的加熱器和汽化器。

二、管殼式冷凝器應用

管殼式冷凝器的應用非常廣泛。在化工行業中，管殼式冷凝器常用于蒸餾、乙醇精餾、酯化等過程中的蒸汽冷凝。在制藥行業中，管殼式冷凝器常用于藥物合成、提取、結晶等過程中的蒸汽冷凝。在石油行業中，管殼式冷凝器常用于油、氣分離后的熱回收。在熱力工程中，管殼式冷凝器常用于汽輪機、發電機組中的熱回收。

總之，管殼式冷凝器是一種重要的熱交換設備，其分類可根據不同的結構和應用進行。通過了解不同類型的管殼式冷凝器，我們可以選擇合適的設備來滿足不同的換熱需求，并提高能源利用效率。希望本文對讀者對管殼式冷凝器的了解有所幫助。
