寬流道工業換熱器的詳細技術講解

來源: 寬流道工業換熱器的詳細技術講解
時間: 2025-04-01
瀏覽次數: 279

1.結構與工作原理核心結構寬流道換熱器通常采用板式結構,板片之間通過波紋設計形成寬通道。典型結構包括:板片設計:板片表面壓制粗波紋(如水平波紋),形成無金屬接觸點的“S型”流體通道,流道寬度可達630mm(傳統板式換熱器通常為25mm)。密封與支撐:板片間通過橡膠密封墊或焊接方式密封,通過板片上的凸點相互支撐,

一、寬流道工業換熱器結構與工作原理

1.寬流道工業換熱器核心結構

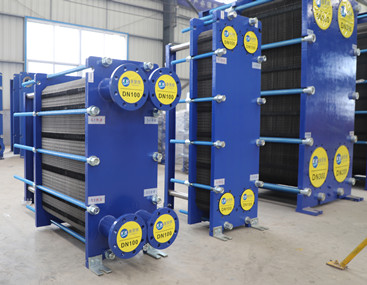

寬流道換熱器通常采用板式結構,板片之間通過波紋設計形成寬通道。典型結構包括:

板片設計:板片表面壓制粗波紋(如水平波紋),形成無金屬接觸點的“S型”流體通道,流道寬度可達630mm(傳統板式換熱器通常為25mm)。

密封與支撐:板片間通過橡膠密封墊或焊接方式密封,通過板片上的凸點相互支撐,形成穩定流道。


2.寬流道工業換熱器工作原理

兩種流體(如熱介質和冷介質)在板片兩側的寬通道內逆向流動,通過板片間壁進行熱交換。高溫流體釋放熱量,低溫流體吸收熱量,實現熱量傳遞。


二、寬流道工業換熱器技術優勢(與傳統換熱器對比)

1.防堵塞設計

寬流道(≥6mm)和光滑的“S型”通道設計,允許高粘度、含顆粒/纖維的介質(如糖漿、污泥、含固廢液)順暢通過,減少堵塞風險。

無死角和滯留區,降低維護頻率。


2.快速換熱與低阻力

板片波紋加快湍流,提高傳熱系數(可達管殼式換熱器的35倍)。

流體阻力小,減少泵送能耗。


3.耐腐蝕與長壽命

板片材質可選316L不銹鋼、鈦材、哈氏合金等,涂層防護技術增強抗腐蝕能力。

可拆卸設計便于檢查與更換,延長設備使用壽命。


4.緊湊性與經濟性

單位體積換熱面積大,占地僅為傳統管殼式換熱器的1/3。

制造成本低,安裝與清洗便捷,降低總擁有成本(TCO)。


三、寬流道工業換熱器應用場景與典型案例

1.工業污水處理

市政污水余熱回收、垃圾滲濾液處理、造紙黑液冷卻等。

案例:某污水處理廠采用寬流道換熱器回收厭氧消化液熱量,將進水溫度提升10℃,節省蒸汽消耗30%。


2.食品與飲料行業

糖漿、果汁、啤酒麥汁的加熱/冷卻(含果肉纖維、糖分結晶)。

案例:某制糖廠使用寬流道換熱器處理含甘蔗渣的糖漿,清洗周期延長至3個月,減少停機損失。


3.化工與制藥領域

高粘度物料(如聚合物、樹脂)、含結晶介質(如硫酸銨、氯化鈉)的熱交換。

案例:某制藥企業采用寬流道換熱器濃縮發酵液,傳熱效率提升40%,堵塞率下降80%。


4.能源與采礦行業

油基鉆井液冷卻、礦井水余熱回收、礦漿熱交換。

案例:某油田項目使用寬流道換熱器處理含沙鉆井液,流道寬度優化至12mm,運行2年無堵塞。


四、寬流道工業換熱器關鍵設計要素

1.流道寬度選擇

根據介質特性決定流道寬度:

低粘度液體:610mm

高粘度/含顆粒介質:1230mm


2.波紋結構設計

波紋角度和深度影響湍流效果,常見設計:

人字形波紋(適用于清潔流體)

水平粗波紋(適用于復雜介質)


3.防腐蝕措施

涂層:鎳基合金涂層、陶瓷涂層

材質升級:鈦材、雙相不銹鋼(2205、2507)


4.清洗與維護設計

可拆卸式結構,便于人工或機械清洗

在線清洗系統(如高壓水沖洗、化學清洗接口)


五、寬流道工業換熱器技術發展趨勢

1.寬流道與MVR集成

在蒸發結晶系統中,寬流道換熱器作為預熱器,提高MVR系統整體能效。


2.智能監測與自清潔技術

集成壓力傳感器、溫度傳感器,實時監測流道堵塞情況;

開發自旋轉板片、振動清洗裝置,實現在線防堵。


3.新材料應用

石墨烯涂層提高傳熱效率,耐高溫塑料(如PEEK)降低成本。


6.選型與注意事項

介質適應性評估:需分析粘度、顆粒粒徑、腐蝕性等參數,選擇合適的流道寬度和材質。

壓降控制:寬流道設計雖降低阻力,但仍需通過CFD模擬優化流速。

經濟性平衡:初期投資略高于傳統設備,但通過節能和維護成本降低實現長期收益。


寬流道工業換熱器通過創新結構設計,解決了傳統換熱設備在復雜介質場景下的堵塞、腐蝕和能效問題。其耐用、易維護的特點,使其在污水處理、食品、化工等高難度工況中成為優選方案。未來,隨著智能化和新材料技術的結合,寬流道換熱器將持續拓展其應用邊界,為工業節能與環保提供更優解。
