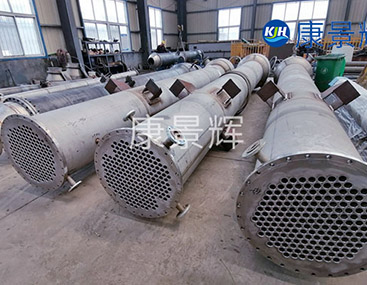

固定式列管冷凝器（又稱固定管板式列管冷凝器）是目前工業冷凝工藝中應用最廣泛、結構最簡單、經濟性最好的一種標準型冷凝設備，適用于蒸汽冷凝、有機溶劑回收、化工尾氣冷凝、制藥蒸餾冷凝、食品濃縮冷凝等工況。

一、固定式列管冷凝器結構定義與特點

1.結構形式：兩端管板與殼體焊接固定，管束不可抽芯。

2.常見材質：殼程碳鋼+管程304/316L不銹鋼，也可全不銹鋼或鈦材。

3.傳熱面積：0.5–500m2，按需定制。

4.管程/殼程：單管程、雙管程或多管程；殼程可設折流板強化傳熱。

5.耐溫耐壓：常規：20~350°C，≤2.5MPa；特殊材質可耐更高。

6.優點：結構緊湊、造價低、傳熱系數高、占地小、維護方便。

7.限制：不適合管殼溫差＞50°C的工況（易產生熱應力），殼程不易機械清洗。

二、固定式列管冷凝器工作原理

1.管程：高溫蒸汽或溶劑蒸汽進入換熱管內，放熱后冷凝成液體；

2.殼程：冷卻水（或冷凍水）在管外流動，吸收熱量后排出；

3.流向：通常為逆流布置，傳熱效率高，冷凝充分。

三、固定式列管冷凝器典型技術參數（示例）

四、固定式列管冷凝器應用場景

1.化工：有機溶劑蒸汽冷凝回收（如甲醇、甲苯、丙酮等）；

2.制藥：真空蒸餾冷凝、結晶母液冷凝；

3.食品：酒精蒸餾冷凝、香精回收；

4.環保：廢氣冷凝回收VOCs，降低排放。

五、固定式列管冷凝器選型建議

1.溫差小、介質干凈→固定管板式最經濟；

2.溫差大、殼程易結垢→建議選浮頭式或U型管式；

3.腐蝕性介質→管程選316L或鈦材；

4.大處理量→多臺并聯，模塊化布置，節省占地。
